2015/08/16 PC-G850VS 生産完了。ポケコン生産が終わりました。

シャープの Web サイトに PC-G850VS 部分に「生産完了」の文字が入りました。



教育用電卓 | シャープ



他のところからは以前からそれらしい情報は受け取っていましたが、正式な生産完了を確認できました。

これにより、物理的なポケコンの新品は生産が止まる事となります。

PC-G850VS はもうしばらく新品入手できるかと思いますが、期間は短いでしょう。

その後は PC-G850V を中心にオークションなどから入手する事になります。



最近 BASIC プログラミング言語が見直され、復活の兆しも見えている一方で

ポケコンの生産が止まってしまうのは残念に思っています。


2 コメント

2015年

5月

13日

2015/05/13 届きました。

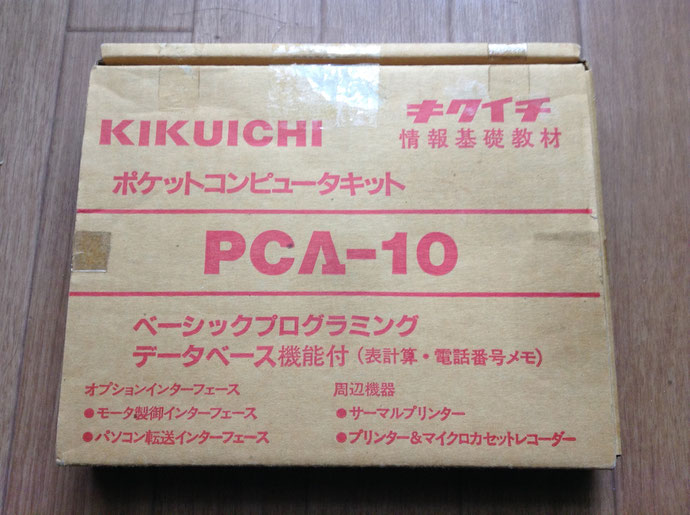

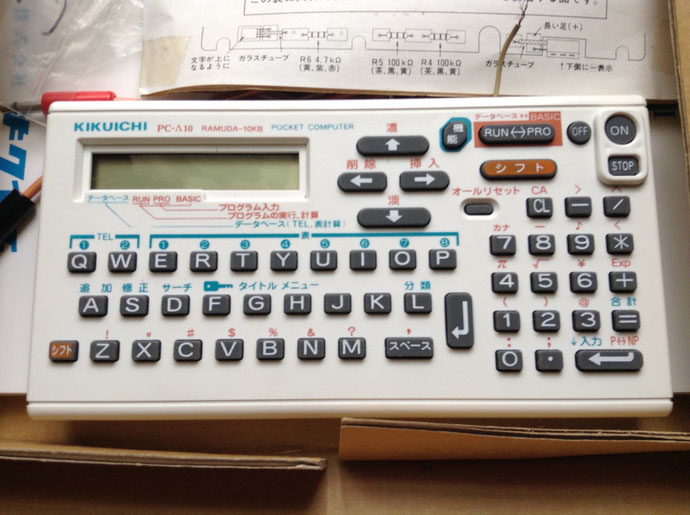

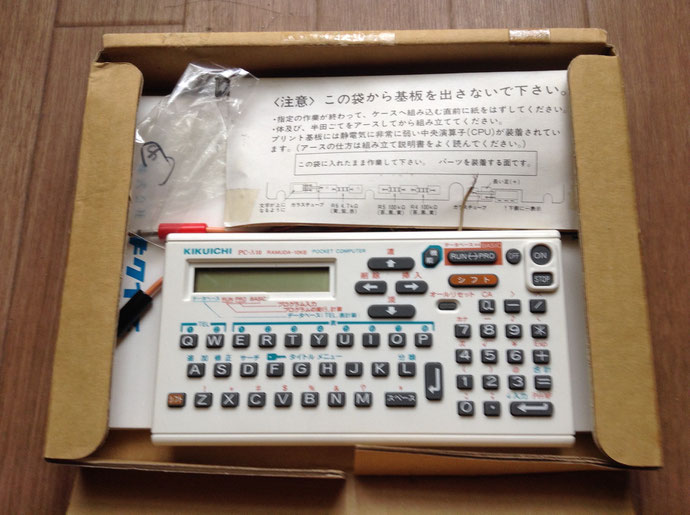

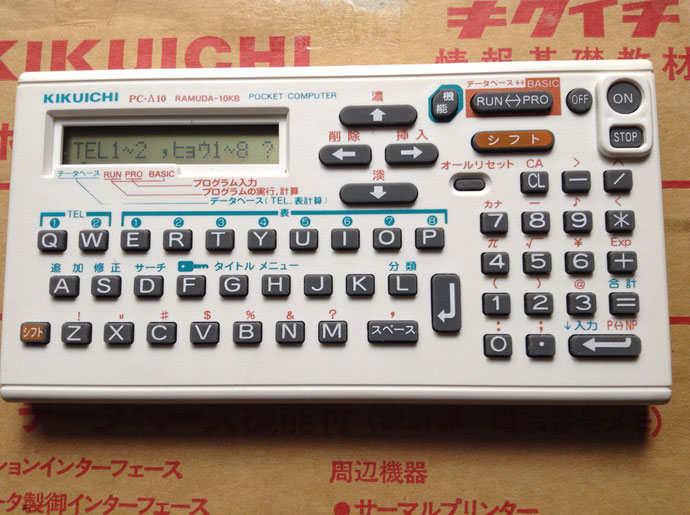

無事に到着。キクイチの PC-Λ10 です。(Λ=ラムダ、10=容量 10KB)
シャープのポケコン PC-1248DB をベースにハンダ付けを行う学習素材として販売されたものです。

なので、動作は PC-1248DB そのまま。



個人的には PC-1246DB がはじめてのポケコンなので、それの上位機種である事、

更にキクイチのポケコンキットはなかなかオークションでも見かけない珍しい品物で、

これを入手できたのは大きいと思っています。

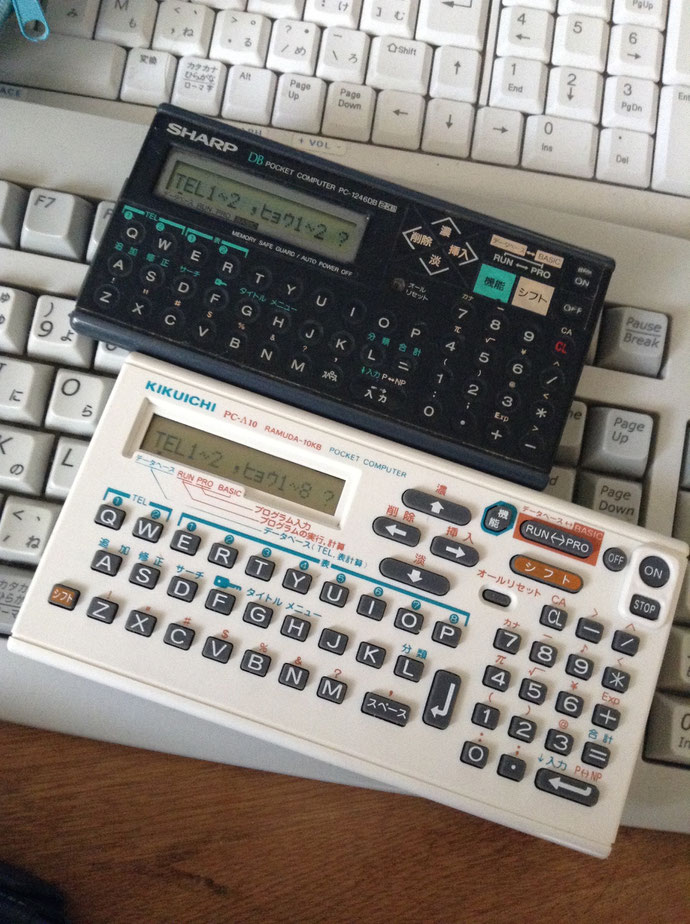

PC-1246DB と PC-Λ10 を並べてみると……ホラ、表示一緒でしょ?

キーの配置が若干変わっているものも、機能は一緒です。

使いやすくするために若干大きくなってますね。

ちなみに PC-Λ2 もあって、こちらは PC-1246DB と同等になります。

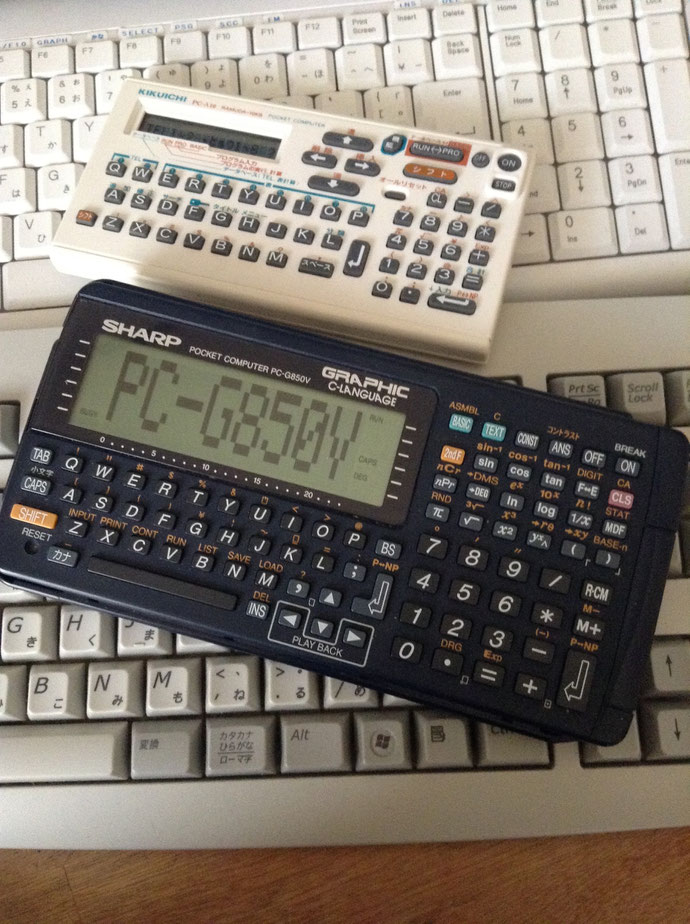

さすがに新しい機種と比べるとこれだけ大きさが違いますが……

白いポケコンという意味でも珍しいかもしれません。


0 コメント

2015年

5月

06日

2015/05/06 むふふふふ。

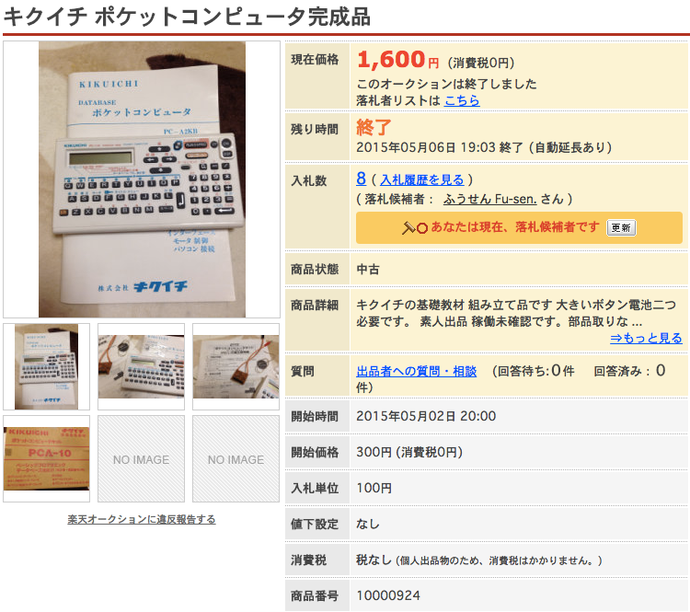

たまたまオークション見て発見したので、入札を行い、見事に落札できました!

これは珍しい! オークションでもなかなか出てこないです。
それがまさかの 1600 円。(+送料+手数料)



届いたら実物をご紹介する予定です。来週かな〜? 再来週かな〜?



0 コメント

2015年

3月

11日

2015/03/11 USB-シリアルケーブル完成!

お待たせいたしました。

ついに、ついに、ついに USB-シリアルケーブル が完成です!


それでは早速完成品をご覧あれ!!



見事、見事にケーブルとなりました!! もう基板がありません。

(実際には USB コネクタ部分にあるのですが……)



11 ピンのソケットに対応するのですが、11 ピンのソケットがなかったため、5ピン と 6ピン に分けています。

これを横に並べます。線の順番はポケコンの上(液晶側)より黒・茶色・オレンジ・黄色・緑の順です。

そしてそのままポケコンにブサッ。




この状態で使います。あとはポケコン側は RS-232C 同様、

OS は Windows・OS X・Linux(Ubuntu を中心に)フル対応で安心です。

ポケコン持って使ってる人にはきっと必須アイテムでしょう。



USB-シリアルケーブル PC-E200・G800〜G850 シリーズ用 | ショップのふうせん



6 コメント

2015年

3月

10日

2015/03/10 USB-シリアルケーブルの進捗。

ああ、なんという状態に…… ><



つづく……

ケーブルの完成予定図はこんな感じです。



PC-E200・G800〜G850 シリーズ用のUSB-シリアルケーブル、

来週(2015年3月中旬)には発送できそうです。注文を受け付けています。

完成し、動作確認を行い次第、発送を行います。



USB-シリアルケーブル PC-E200・G800〜G850 シリーズ用 | ショップのふうせん



0 コメント

2015年

3月

07日

2015/03/07 USB ケーブル試作品。

先日から公開している USB ケーブル、

こんな感じになります、という画像を公開しておきます。



どう? どう? 基板とかないんです。完璧に「ケーブル」でしょ!?

よく見ると USB 側がちょっと長いのが分かるかと思います。ここにチップが入ってます。

そのため、完全なるケーブルになりました。


ポケコン側は 11ピンの並びにするため、5ピン+6ピンのソケットにしました。

11ピン仕様がなかったためなのですが……

これにより、収納時は二重にする事できるというメリットも生まれました。


欲しいという人いらっしゃいますか? はい、有償提供を予定しています。

今専用サイトを準備中なので、お待ち下さい。

でも、工具不足で完成品になるのはもう数日待ち状態。もう少しお待ち下さい……

「ショップのふうせん」で注文を開始しました。

ふうせん Fu-sen. が一品一品心を込めてケーブルをお作りいたします。


USB-シリアルケーブル | ショップのふうせん

0 コメント

2015年

3月

04日

2015/03/04 こんな感じの USB ケーブルが提供できそう……

ポケコン用 USB ケーブルを最新のパソコンで使えるよういろいろと検討していたのですが……


こんな感じのケーブルを提供できそうな感じがしています。

色別に位置を定めて、ピンを挿しこみます。

ピン位置を誤るといけないので、差し込むピンの番号を付けたものを

色のケーブルに付けるか、11 ピンのソケットを並べる事を検討しています。

もし欲しいという人がいたら提供を考えますのでご連絡下さい。

IchigoJam のパーツ調達もあった影響で、ケーブル製作に必要なパーツ一式を注文しました。

後日改めて公開する予定です。

今すぐ反応いただいた方には3月中にもお渡しできるかと思われます。

0 コメント

2015年

3月

01日

2015/03/01 FT232RL の正論理化を Linux で行う。

FT232RL のモジュールによる USB-シリアル の自作を昨日ご紹介していました。


2014/02/28 手作り USBーシリアル に挑戦。


しかし、一つ大きな問題が発生しました。

FT232RL の使用端子を 負論理 から 正論理 に変更する作業を要するのですが、
これを行うためのアプリ FL_Prog が Windows 用しか存在しなかったのです。


で、ネットを探しました。探しました。……見つかりました!

Linux 用がありました!!


ModifyFTDIFirmwareWithLinux | libcomm14cux


記載してあるとおり、ft232r_prog を下記からダウンロードします。


Linux FT232R Projects and Stuff | Real-Time Remedies Inc.


ソースで配布されているのでビルドが必要です。Ubuntu の場合、


$ sudo apt-get install make gcc libftdi-dev

$ cd ft232r_prog-1.xx

$ make


これだけ。ft232r_prog という実行ファイルができるので、root 権限で実行します。

接続した後に


$ sudo ./ft232r_prog --dump


で現在の状態を表示します。

昨日モジュールの 正論理 化を行っているため、
txd_inverted、rxd_inverted、rts_inverted、cts_inverted がそれぞれ 1 になっています。

初期状態では 0 になっているでしょう。



変更はこんな感じです。


$ sudo ./ft232r_prog --invert_txd --invert_rxd --invert_rts --invert_cts



この場合 TXD・RXD・RTS・CTS の状態が反転します。

もし一部が異なっている場合はそれだけをオプションすれば良いです。

説明終わり。簡単〜〜〜。



これで Linux でも自作で使えるようになりましたね。


注意

この方法はシャープや運営者などが周辺機器として動作を保証したものではありません。

状況によっては動作しないだけではなく、製作したアダプタやポケコンを破損させる可能性もあります。

行った事による損害・障害を運営者は一切負いません。ご自身の責任で行って下さい。

0 コメント

2015年

2月

28日

2015/02/28 手作り USBーシリアル に挑戦。

ジャ〜〜〜〜ン、これは何でしょう?




秋月電子通商 の FT232RL USBシリアル変換モジュール AE-UM232R です。



FT232RL USBシリアル変換モジュール | 秋月電子通商



FT232RL を使用して自作の USB-シリアルケーブルを作成し、

転送に成功しているという情報がいくつか出てきていました。

最近ポケコンの転送ケーブルは入手が難しくなっているので、この方法を試してみる事にしました。


一つ注意点、このモジュールの USB 端子は miniUSB です。

現在はほとんど microUSB に変わっているので、今使っていない人も少なくないでしょう。

久々の miniUSB で、ケーブルはあるはずだけどどこにあるかな〜としばらく部屋中探してしまいました。



自分は電子工作がほとんど経験ありません。そこで今回は……




この方法にしました。



下の青いのはブレッドボードといって、

ハンダ付けせずに電子工作ができるアイテムです。(白が主流。サイズももう少し大きいです)

上の写真だと縦に信号が並ぶ仕組みになっています。

これにジャンパワイヤで直接ポケコンに挿します。

このモジュールだと両方ピンが出ている オス-オス になります。


で、最初だけ FT_Prog というアプリで 負論理 から 正論理 に変更する作業が必要です。

FT_Prog は Windows アプリなので、Mac・Linux 利用者は悩みどころですが……

Windows 7 は念のためインストールしてあるので、こちらで作業しました。




詳しい手順は下記のページをご参照下さい。


改良型USBシリアルコンバータ | くりこうのホームページ


これを行えばケーブル同等の機能として完成です!

では早速ポケコンに接続してみます。



接続は次のとおり。5 つの端子を接続するだけ〜〜〜簡単〜〜〜


FT232RL AE-UM232R CN2 - PC-E200・G シリーズ ↑上・液晶
    - 1 NC
    - 2 Vcc
7 GND 7 GND - 3 GND
11 CTS 10 CTS - 4 RS (BUSY)
    - 5 DR (Dout)
1 TD 1 TXD - 6 RD (Xin)
5 RD 5 RXD - 7 SD (Xout)
    - 8 CD (Din)
3 RTS 3 RTS - 9 CS (ACK)
    - 10 ER (DTR)
    - 11 CI


Mac を使っているので OS X でポケコンのプログラムを転送できる

PCG-LinkMac を使用しました。


PC-G850V | Yoshiaki's HomePage


通信速度など、設定を合わせる事をお忘れなく。

すると……



無事成功! やったぁ〜〜〜!!



今回は実験も兼ねているので、このような形で試してみましたが、

実際に利用するのであれば、ピンヘッダ等で固定するのがよろしいかと思います。

基板にハンダ付けだと更に良いですね。



FL232RL がついていて、全てのピンが出ているモジュールであれば、他の製品も使用できます。

(例えば これ ならブレッドボードなく、ジャンパワイヤのみで接続できます)


安物のモジュールでは RTS・CTS のピンが存在しない場合があります。
(例えば こんな感じ

PC-G850 シリーズではフロー制御を Xon/Xoff にする事で、
RTS-CS、CTS-RS を除いた3ピンの接続で済みます。

他の PC-E200・G シリーズではフロー制御の設定がないため、使用できるモジュールは限定されます。

おまけ。秋月電子通商 で 30 円の圧電スピーカー(圧電サウンダ)

3番 GNU と 7番 SD に接続。これで音が出ます。

BEEP 1 などとしてみましょう。

追記 2015/03/01



Linux で FT232RL の正論理化を行う方法が見つかりました。Ubuntu を例に紹介しています。



2015/03/01 FT232RL の正論理化を Linux で行う。| 運営者より



注意

この方法はシャープや運営者などが周辺機器として動作を保証したものではありません。

状況によっては動作しないだけではなく、製作したアダプタやポケコンを破損させる可能性もあります。

行った事による損害・障害を運営者は一切負いません。ご自身の責任で行って下さい。

0 コメント

2015年

2月

18日

2015/02/18 ついにあの技を使う。

PC-G850S が相変わらず何ドットか縦の表示が消える状態が発生していたので、

ある決断をします。これをしようと。



液晶表示不良のポケコンを修理する | 24 works



よいしょ、こうすれば良いのかな? ……えいっ! パカッ。外れたぁ〜〜〜!!





裏のネジ 6 ヶ所を外せば外す事ができるのですが、結構固いですね。

上下各2ヶ所にツメがあります。あと電池・電源周りに注意です。

実際外した途端に電池の線片方がポロッと外れまして。でもよく見たら……




ハンダが完全に付いてない!こんな状態では外れて当然ですね…… ><



なんと幸いな事に IchigoJam 関連で使用するだろうと
最近 100 円ショップからハンダこてを購入したてだったのです。




まさかのポケコンで初使用となったのでした。


クリップもちょうど良い大きさがあったので、まずはこちらをこて先に付けまして……




この状態でケーブルの接続部分に当てます。一つ一つ数秒当ててあたためます。




あとはクリップを取って、取れてしまった金具にハンダを付けまして……



学生時代以来のハンダこて? よくできました。
元に戻して動作確認。



実行しているプログラムは 2014/12/29 ポケコンも大掃除 で公開しています。



縦線がまだ出てくる事がありますが、正常に表示する事が多くなりました。効果は出ているようです。

もう少しあたためても良いかな?

追記 2015/02/20


次の日の朝までは縦線が残っていたのですが、プログラムの実行ですぐに表示されなくなり、

それからは正常に表示できています。数時間電源オフ後でも正常です。

効果がありましたね。

0 コメント

2015年

2月

15日

2015/02/15 プログラムの一部を MIT ライセンス明示にしました。

プログラム のソース表示を変えました。

頭に次のような表示を含めています。




MIT ライセンス を明示するようにしました。

このプログラム公開を GitHub Gist で行っているため、海外の人が見る事もあり、
プログラムを使用したくてもライセンスが分からなくて使用できない事が想定されます。

そのため、国際的に利用されるプログラムライセンスを明示して、

安心してプログラムを使用できるようにしています。



MIT ライセンス は簡単に記載すると、「著作とライセンスを明記しておけば、
このプログラムを自由に使ってもらって構わない。これを使って何か問題があっても責任は負いませんよ」

というものです。この「自由に」は有償で配布する場合も含まれます。

個人的にプログラムを入力して使用する場合、この ' 文は入力しなくても動作に影響はありませんが、

配布などを行う場合はライセンス上含める必要があります。

逆にいうと、この行を含める事によって、自由に配布できる事が確認できるので、
安心して配布する事ができるわけです。



GitHub Gist 上でライセンス明示をするケースはあまり見かけないかと思います。

その上 BASIC プログラムでのライセンス明示。

こういう事もしなければいけないのも、時代の変化を感じます。

0 コメント

2015年

2月

13日

2015/02/13 IchigoJam 情報サイト「イチゴジャム レシピ」公開

イチゴジャム レシピ IchigoJam 情報サイト


運営者も IchigoJam を入手しましたので、実際に触れながらサイト構築を行いました。

その名も「イチゴジャムレシピ」。

ポートがあるので、BASIC で操作して何か動かす事もできます。

ポケコンでいろいろやってみていた人は、ぜひ、触れてみて下さい。

組み立てなら、本体価格は 1500 円 です。完成品でも 2000 円。

0 コメント

2015年

1月

29日

2015/01/29 武善さんで PC-G850VS を購入できます。

武善さんで PC-G850VS を購入できたとのご連絡をいただきました。

ポケコンを入手する で記載している方法でまだ扱いがあります。

PC-G850VS の新品購入が可能です。


ただし、あるところで PC-G850VS の学校納入が行われなくなるという情報があり、

もしかすると新品入手できなくなる可能性があります。

そうなってももうしばらくはオークションで中古入手が可能かと思いますが……


ポケコンを新品で入手したい方はお早めに入手して下さい。

0 コメント

2015年

1月

11日

2015/01/11 IchigoJam。開発者は過去ポケコン所有者でした。

2015 年一発目。今年もよろしくお願いいたします。


……で、いきなりポケコンとはちょっと離れる話題をご紹介します。



名前は IchigoJam。Raspberry Pi よりも更にシンプルな基板ですね。
ビデオ出力でテレビ・モニタに接続、PS/2 のキーボードと USB 接続の電源を用意。

スイッチ ON で BASIC が使えます!

価格は組み立てキットで 1500 円から、完成版もあって届いてすぐに使えるものもあります。

公開した方は学生時代にポケコンを所有していた事もあるそうです。


IchigoJam - BASICプログラミング専用こどもパソコン


こんなシンプルな形で BASIC が動いてしまう時代なのですね。
BASIC で何かすごい事ができてしまいそうな感じもしています。
